多孔流量計型號生產報價廠家，本流量儀產品型號屬于孔板流量計分類，更多的多孔、流量控制儀直銷價格報價歡迎您來電咨詢，下面是多孔流量計產品資料詳情。

多孔流量計的開頭是圓的一部分（圓的缺失部分），孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置。該圓的直徑是管道直徑的98％。 開口弧的中心應準確定位，使其與管道同心。 這樣可以確保開口不會被兩端的管道和墊圈覆蓋，也不會由于管道的偏心而被覆蓋。多孔孔板流量計的工作原理：充滿管道的流體流過管道中的節流裝置，在節流件附近引起局部收縮，增加流速，并在上，下游側之間產生靜壓差。 在已知相關參數的條件下，多孔流量計根據流量連續性原理和伯努利方程，可以推導壓差與流量之間的關系以獲得流量。

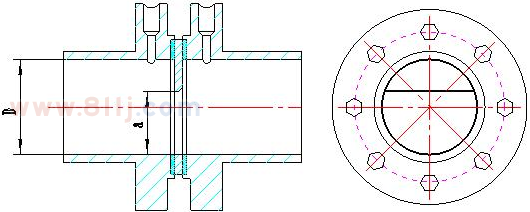

圓孔板的直徑比β（β= m0.5，m =開口面積/管面積）與孔的相對高度h =α/ D（α為圓孔的高度）之間的關系為 ：

公式如下：

多孔流量計的特性

圓孔板 適用于潮濕氣體等臟污介質該測量可以防止孔口前后積聚污垢，廣泛用于各種氣體和臟液的測量。

圓形孔口流量計是基于孔口流量計的，用于在孔口板的芯部開孔。 開孔部件需要非常高的技術，并且必須精確定位。 它可以與管道同心，以確保孔的一部分不會被管道和兩端的墊圈覆蓋，從而影響測量精度。 圓孔板流量計通常適用于濕氣和其他污垢。 介質的測量可以避免孔板前后積聚污垢，廣泛用于各種氣體和臟液的測量。

多孔流量計結構

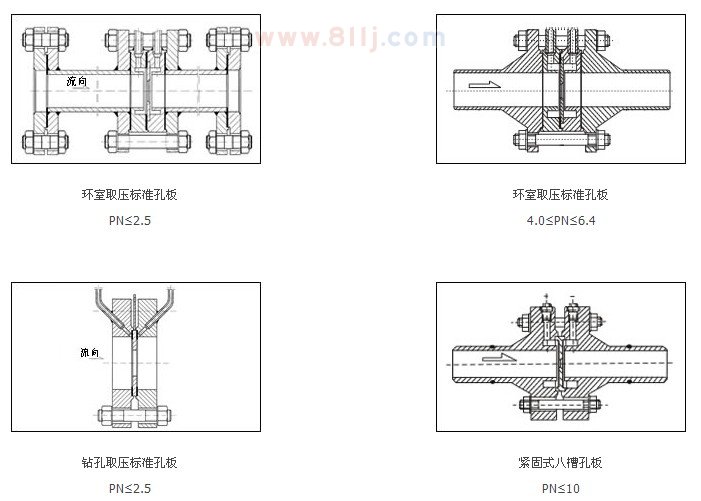

多孔流量計的外觀和結構如下圖所示。 壓力方法是法蘭壓力。

多孔流量計安裝要求

1。 多孔孔僅適用于水平或傾斜管道，不能用于垂直管道。 當被測流體包含固體顆粒時，間隙應在底部。 如果液體中有氣體，則間隙應放在頂部

2。 焊接壓力管之前，應先承受壓力。鉆孔后，其直徑應與壓力法蘭上的壓力孔相同，壓力法蘭上的壓力孔應與壓力法蘭上的壓力孔對齊。 管道。

3。 節流裝置與管道連接時，焊接端面與管道軸線之間的垂直度不得大于1°。 焊接后，應對內部焊縫進行處理，使其平滑，且不焊巴和焊渣。

多孔流量計產品圖

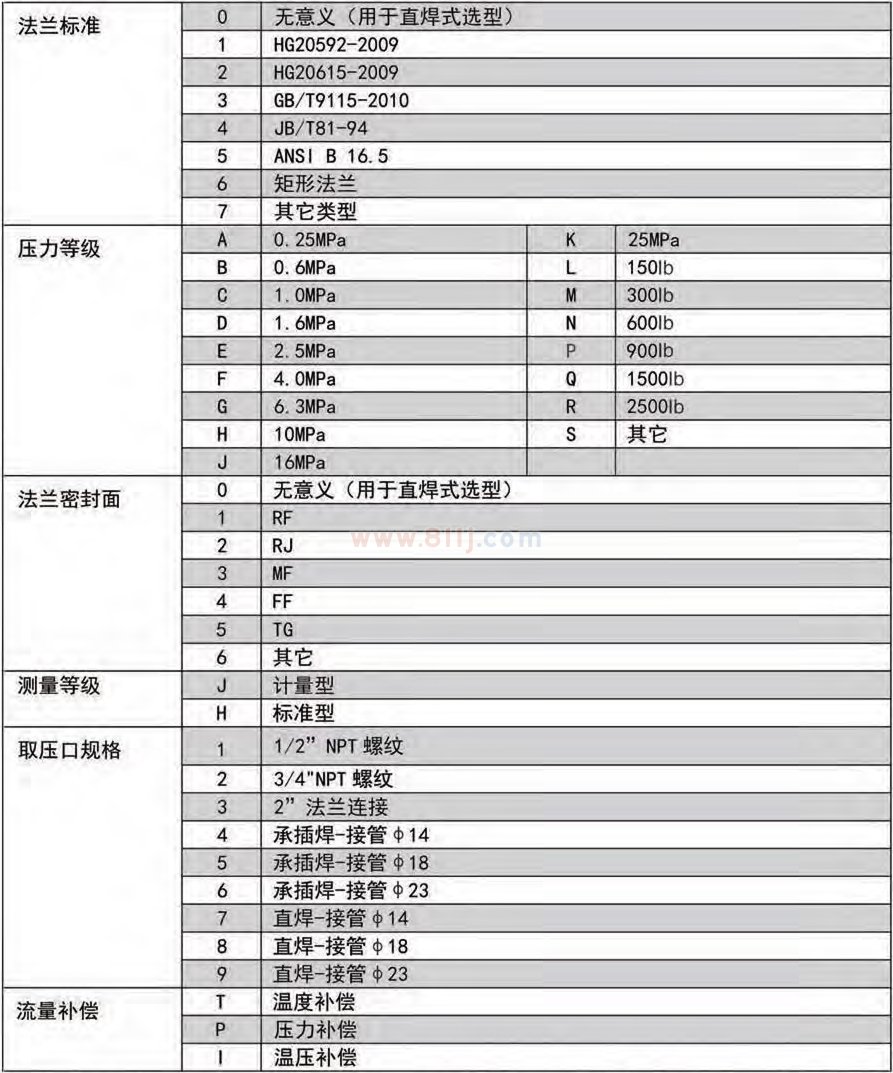

多孔流量計選型代碼表

多孔流量計適用范圍：

公稱直徑： 100 mm ≤DN≤1800mm

孔徑比β：0.30≤β≤0.80

公稱壓力：PN≤6.4MPa

精度：1級

以上就是多孔流量計 產品全部內容，歡迎您來電咨詢多孔流量儀 的選型、報價。
