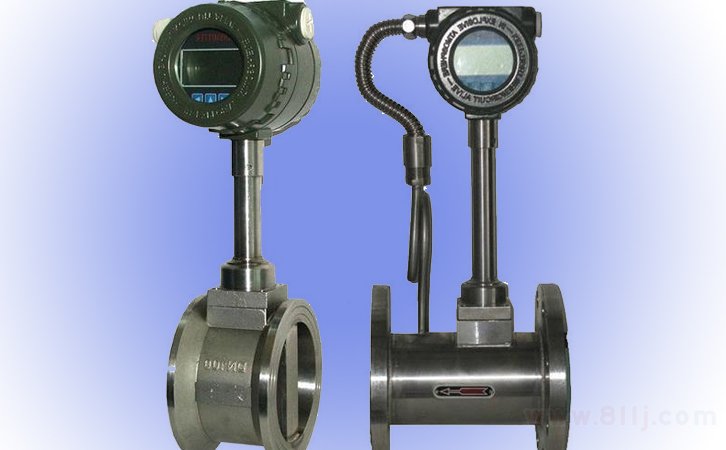

在蒸汽測量領域，一般常用的兩種型號無非是蒸汽差壓流量計以及蒸汽渦街流量計，這兩種流量計各自有著他們的優勢。渦街蒸汽流量計有著更高的精度且維護方便但耐壓值以及成本都較高一些，而蒸汽差壓流量計則成本較低但精度不高且后期維護較麻煩，這就看用戶各自的取向需求點以及成本的控制等綜合考慮取舍了，本文主要介紹的是蒸汽差壓流量計。

壓差以及渦街的取舍

如果流量大，則需要DN150或更高的渦街。當然，使用孔口。這更便宜。還有一個溫度。我記得渦街的允許溫度以前是250度。我不知道它是否有所改善。實際上，孔板的精度并不低。通常，液體測量的計算不確定度為0.6％，液體的渦街測量也為0.5％。它是高壓蒸汽，流速相對較大。建議使用噴嘴。對于要測量高壓蒸汽的熱電廠，使用噴嘴。計算出的壓差為100KPa。如果您更擔心孔口造成的壓降，也可以使用渦街。通常，渦街的正常流動壓降僅為7KPa左右，孔口應為18KPa左右（計算壓差取25KPa，液體）。

蒸汽屬于高溫環境，流量計的選擇存在一定的局限性。差壓流量計適用于（-40?700)℃）的工作環境，因此，使用差壓式測量蒸汽，流量計不能再好，差壓流量計如：V錐流量計，多空位平衡流量計，孔板流量計。

蒸汽差壓流量計

壓差計的高壓和低壓端是根據蒸汽流動方向確定的。理想的安裝是水平安裝。如果是垂直安裝，則應該是流體從下到上的安裝方向，以使測量精度最高。蒸汽流量計的安裝方向相反。壓力管沒有要求，基本上可以測量氣體，只需注意安裝冷凝器，如果是液體，則必須安裝在管道下，因?yàn)闅馀輹绊憠毫Σ畹臏y量。

1、用節流蒸汽差壓流量計測量蒸汽質量流量

節流壓差流量計必須與用于獲得蒸汽密度的工作條件測量儀器相匹配，并與積分部分結合形成一個演繹質量流量計，以確保測量精度。在實際應用系統中，計算常用測量點附近的流體溫度和壓力以獲得相應的密度，然后通過計算來計算瞬時質量流量，通常稱為溫度和壓力補償。根據水蒸氣的性質和特點，在過熱狀態和飽和狀態下可以采用不同的補償方法。

（1）過熱蒸汽質量流量測量。當流體為過熱蒸汽時，密度取決于流體壓力和流體溫度，因此過熱蒸汽質量流量測量既需要壓力補償又需要溫度補償。

（2）飽和蒸汽質量流量測量。飽和蒸汽的壓力與溫度密切相關。臨界飽和蒸汽的壓力密度等于其溫度的密度，因此當質量流量計測量流量，可以使用壓力補償或溫度補償。

2、用雙量程蒸汽差壓流量計測量蒸汽質量流量

差壓流量計有其固有的缺陷，即量程不理想，這主要是由其測量原理決定的。對流量不確定性（以及流量測量范圍）影響最大的因素是壓差測量不確定性。為了提高流量范圍的低端的測量精度，必須大大提高低差壓部分的差壓測量精度。最省力，最有效的方法是添加一個低量程差壓變送器，以形成一個雙量程差壓流量。儀表。對于壓差變送器，由于無法任意確定其精度并受到波紋管面積等因素的限制，因此無法進一步降低壓差低端的指示誤差。實際上，波紋管的面積不僅受到限制，與精度水平相對應的壓差值以及與環境溫度和長期漂移影響相對應的壓差值。

為了提高相對流量較小時的差壓測量精度，增加低量程差壓變送器是一種有效的方法。

3、用線性孔口蒸汽差壓流量計測量蒸汽質量流量

傳統孔板流量計的最大缺點是，當所測流量相對于滿量程流量而言相對較小時，壓差信號會非常小。該缺點極大地影響了其范圍和測量精度。由于其缺點，在傳統的孔板壓差流量計的基礎上開發了一種變面積可變揚程孔板流量計。由于輸出壓差信號與測得的流量之間存在線性關系，因此也稱為線性孔口壓差流量計。

線性孔板流量計的工作原理。線性孔板也稱為彈性負載可變面積可變壓力頭孔板。其環形間隙面積隨流量自動變化。彎曲的圓錐形塞子在壓差彈簧力的作用下來回移動。環形間隙的變化使輸出信號（壓差）與流量呈線性關系，并大大擴大了量程。線性孔口壓差流量計具有量程大，線性壓差輸出，精度高，對直管段的要求低的特點。

在蒸汽差壓流量計中，線性孔板流量計因其量程寬，穩定性好而具有一定的市場份額。

以上就是關于蒸汽差壓式流量計的相關介紹了，更多關于蒸汽流量計量的選型安裝設計問題可以隨時通過我們了解。
